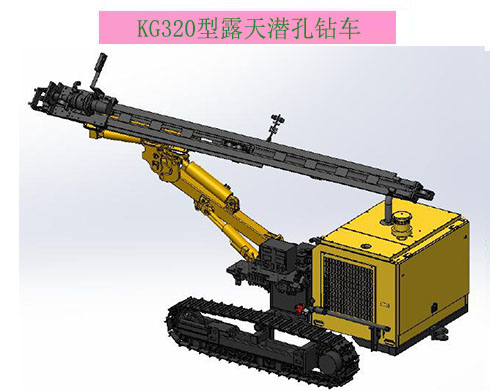

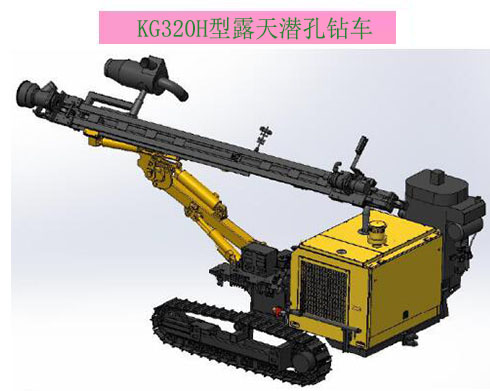

KG320/KG320H型露天潜孔钻车是在原KG920B/KGH4钻车基础上升级改进的一款设备。配备有玉柴四缸国三发动机。采用柱塞行走马达，工程四轮一带，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。同时对液压系统升级，增大其系统流量，提高回转转速。对提升油缸进行优化，提高其可靠性。导轨采用倾斜安装，方便操作和观察。罩壳采用加厚型材，活动拼接和安装，增加其强度和刚性。增加钻车装卸起吊吊环，方便装卸吊装。 KG320H潜孔钻车采用双捕尘油缸，工作时更可靠。
KG320/KG320H型露天潜孔钻车技术参数
| 钻车型号 | KG320/KG320H | 回转扭矩 | 1250N•m |
| 凿岩硬度 | f=8~12 | 回转转速 | 140Rpm |
| 钻孔范围 | Φ80~105mm | 行走速度 | 0~2.2Km/h |
| 经济钻孔深度 | 25m | 滑架俯仰角度 | 俯135°仰50°共185° |
| 整车重量（含集尘） | 4700Kg | 滑架摆动角度 | 左100°右45°共145° |
| 离地间隙 | 465mm | 钻臂俯仰角度 | 俯50°仰25°共75° |
| 爬坡能力 | ≤30° | 钻臂摆动角度 | 左44°右45°共89° |
| 耗气量 | 7～15m3/min | 滑架补偿长度 | 900mm |
| 配套动力 | 玉柴股份4DKC4G2-80 | 配套钻杆 | Φ64×3m或Φ76×3m |
| 动力参数 | 58KW/2200r/min | 外形尺寸（不含集尘） | 5750×2100×2650mm |
| 提升方式 | 油缸+板式链 | 高水平孔高度 | 2750mm |
| 提升力 | 20KN | 低水平孔高度 | 350mm |
| 推进行程 | 3820m |
| 零部件名称 | 参数及基本信息 | 备 注 |
| 配套钻杆 | Φ64×3m | 7支 |
| 冲击器 | QCW930（3吋） | 1只 |
| 钻头 | Φ90 | 1只 |
| 动力部件 |
玉柴国三四缸4DKC4G2-80 | 玉柴股份，带双联泵或分动箱输出 |
| 58KW/2200r/min | ||
| 行走部件 |
柱塞行走马达2000 | 履带宽度254，节距135，工作压力16Mpa |
| 工程履带板+方管履带架 | ||
| 不带调平 | ||
| 动力输出 |
齿轮油泵CBQL-F532/F532-CFH，直联输出 | 1只，带分流阀，供推进回转 |
| CBW-F320-CLHL，取力口位置输出 | 1只，供集尘，KG320H用 | |
| 回转器 |
回转马达J6K-625 | 单马达直联回转，工作压力14MPa |
| 回转扭矩1250N•m | ||
| 回转转速140Rpm | ||
| 推进机构 |
油缸+板式链 | 推进油缸Φ80×Φ63×Φ40,工作压力14MPa |
| 提升力20KN | ||
| 集尘器 |
RDC-90 | 钻车型号为KG320H |
| 集尘马达排量5mm/r |
